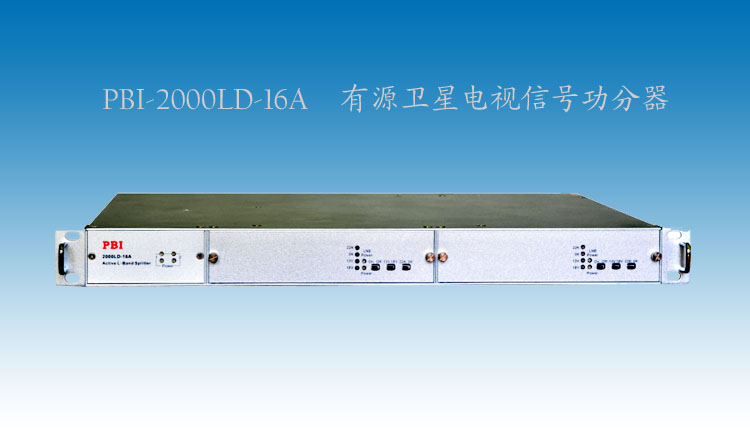

DCH-2000LD-16A 有源衛星信號功分器
- 產品品牌 PBI
- 產品型號 2000LD-16A
- 產品描述
PBI-2000LD-16A是雙路電源熱備份型L波段（950MHz~2150MHz）信號有源功分器，可以簡便分配垂直或水平極化的信號，滿足16路功率分配的需求，PBI-2000LD-16A可以作為兩臺...
產品名稱：雙電源有源衛星功分器
產品型號：2000LD-16
產品特性：
PBI-2000LD-16A是雙路電源熱備份型L波段（950MHz~2150MHz）信號有源功分器，可以簡便分配垂直或水平極化的信號，滿足16路功率分配的需求
PBI-2000LD-16A可以作為兩臺獨立的8路功分器使用。產品采用1U標準機箱設計，滿足19寸機柜標準安裝。線路設計采用微帶設計技術，隔離度可以達到25dB以上
PBI-2000LD-16A前面板配置LNB電源開關，可以自由選擇LNB供電方式：13V/0Hz，18V/0Hz，13V/22KHz，18V/22KHz；有良好的性能價格比。
技術參數：
工作頻率 950～2150MHz
插入損耗 0±4dB
隔離度 ≥25dB
輸入阻抗 75Ω
輸出阻抗 75Ω
輸入反射損耗 ≥8dB
輸出反射損耗 ≥9dB
LOOP端 插入損耗 0±4dB
反射損耗 ≥8dB
LNB切換 電源13V/18V 13±1V，18±1.5V
0/22KHz 22 ± 2KHz,0.6 ± 0.1Vpp ，
負載電流 350mA
正常工作條件
環境溫度 0 ° C～45 ° C
相對濕度 ≤85%
大氣壓力 86kPa~106kPa
供電電源電壓 AC100V~240V
頻率 50Hz / 60Hz
功耗 ≤30W
結構和特征
◎ 本設備采用19英寸1U機殼，可方便地安裝在標準19英寸機柜內

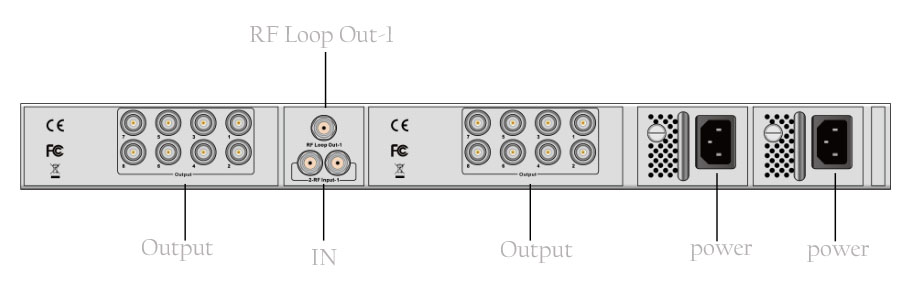

◎ 本設備輸入、輸出端均為75Ω英制F型插座
◎ 外形尺寸 446mm×387mm×44mm
◎ 重 量 4.2Kg
我們可以提供機架式有源放大功分器1000LD-16A、1000LD-8A以及本機2000LD-16A雙電源有源功分器，品質可靠值得信賴！
